Mit Field of View (FOV) wird der Bildschirmausschnitt im B-Bild bezeichnet. Jede Ultraschallsonde besitzt eine eigene durch das Sondendesign bedingte Geometrie des Bildausschnittes. Im folgenden werden drei typische Ultraschallsonden vorgestellt:
- Linearschallkopf: die Piezoelemete sind in horizontal in einer Reihe angeordnet. Der Bildauschnitt ist rechteckig. In jeder Tiefe bleibt die Liniendichte gleich. Aufgrund der guten Nahfeldqualitäten wird dieser Sondentyp regelmässig mit höheren Frequenzen eingesetzt (10MHz und höher). Die Trapezoid-View eines Linearschallkopfes wird durch elektronisches Steering der Ultraschallwellen erreicht.
- Konvexschallkopf: Die Piezoelemente sind nebeneinander aber „gebogen“ angeordnet, der Bildausschnitt (Field-of-View) hat somit die Form eines Kaffeefilters. Dieser Schallkopftyp vereint Eigenschaften des Linear- und des Sektorschallkopfes.
Die Kombination von Frequenzen um 5MHz zusammen mit dem kaffeefilterförmigen Bildausschnitt, ist ideal für die Abdomensonografie und „tiefe“ Blockaden in der Regionalanästhesie an (ausreichende Nahfeldqualität, mittlere Eindringtiefe und guter Übersicht).

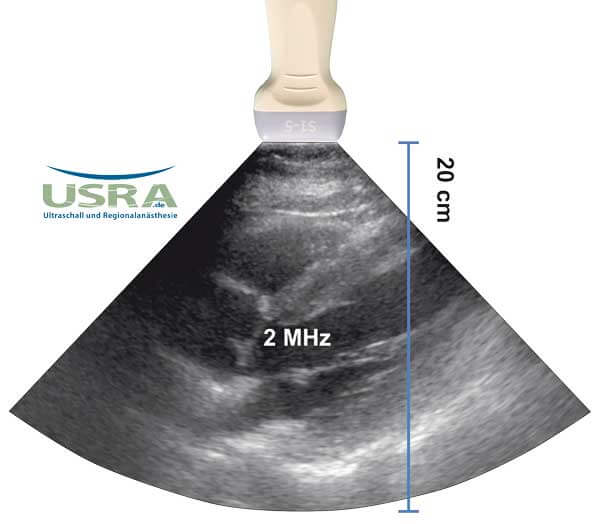

- Sektorschallkopf: Der Bildauschnitt ist fächerförmig. Die Liniendichte nimmt mit zunehmender Eindringtiefe ab. Schallkopfnah ist die somit die Auflösung höher als schallkopffern. Die Kombination von (a) geringer Schallkopfbreite, fächerförmiges Bild und Emission niedriger Frequenzen prädestiniert diesen Schallkopftyp für die transthorakale Echokardiografie (interkostales Fenster).
Als Extended-Field-of-View wird eine Technik bezeichnet, die aus 2D-Bildern ein 3D-Bild generiert und hat zunächst nichts mit dem Bildschirmausschnitt zu tun.
