beam steering

Durch die zeitlich geringgradig versetzte Ansteuerung der Elemente entstehen Interferenzen (Überlagerungen) der einzelnen Ultraschallwellen.

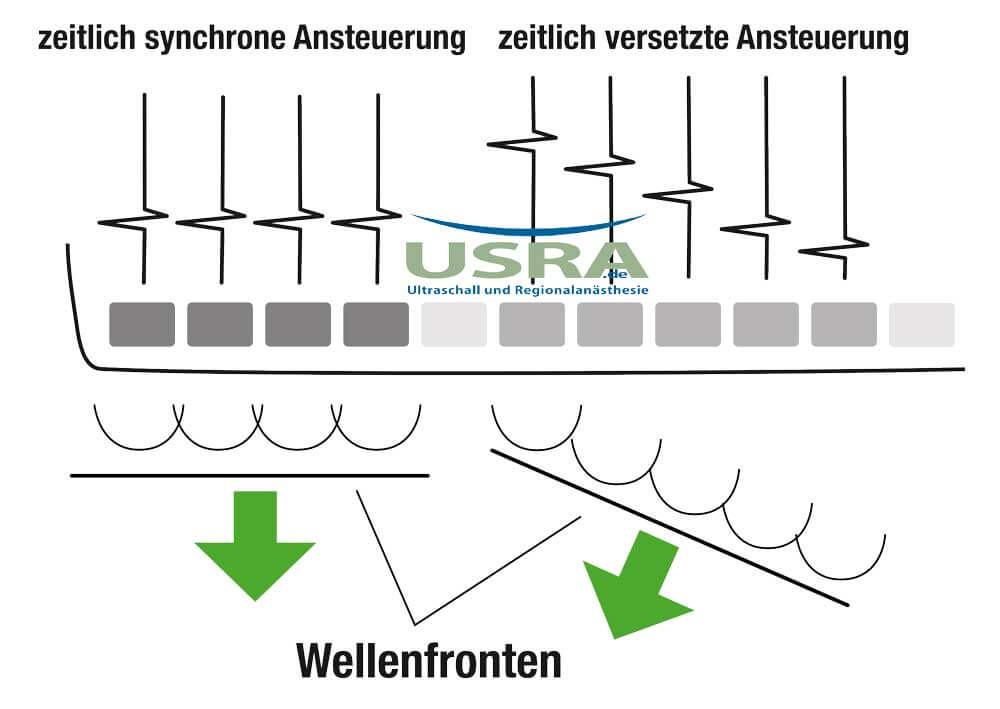

Die folgende Abbildung stellt schematisch die zeitlich synchrone oder versetzte Aussendung von Ultraschallstrahlen einzelner Elementegruppen dar, wodurch die Auslenkung der resultierenden Wellenfronten erreicht wird.

Die Überlagerungen werden für das Ausrichten von Wellenfronten bei verschiedene Techniken gezielt genutzt. Beispiele: PW-Doppler, CFM, compound-imaging, verändern der field-of-view.

Siehe auch Beitrag: Linearsonde – parallele Ultraschallstrahlen durch zeitlich synchrone Ansteuerung der Elementegruppen.

Beam-Steering
