Warum ist dieser Beitrag hilfreich? Die elektronische Steuerung der Piezoelemente erklärt zum Beispiel compound-imaging, steering und beam forming, die Funktion von Sektor-Schallköpfen, die Trapezoid-Ansicht von Linearsonden oder die Fokussierung. Einzelne Piezoelemente können gezielt in kleinen Gruppen zusammen angesteuert werden (elektrischer Impuls). Ein Dämpfungskörper bewirkt, dass sich die gebündelten Ultraschallwellen einer Gruppe, ein Ultraschallstrahl, nur in Richung von der Schallsonde weg ausbreiten kann.

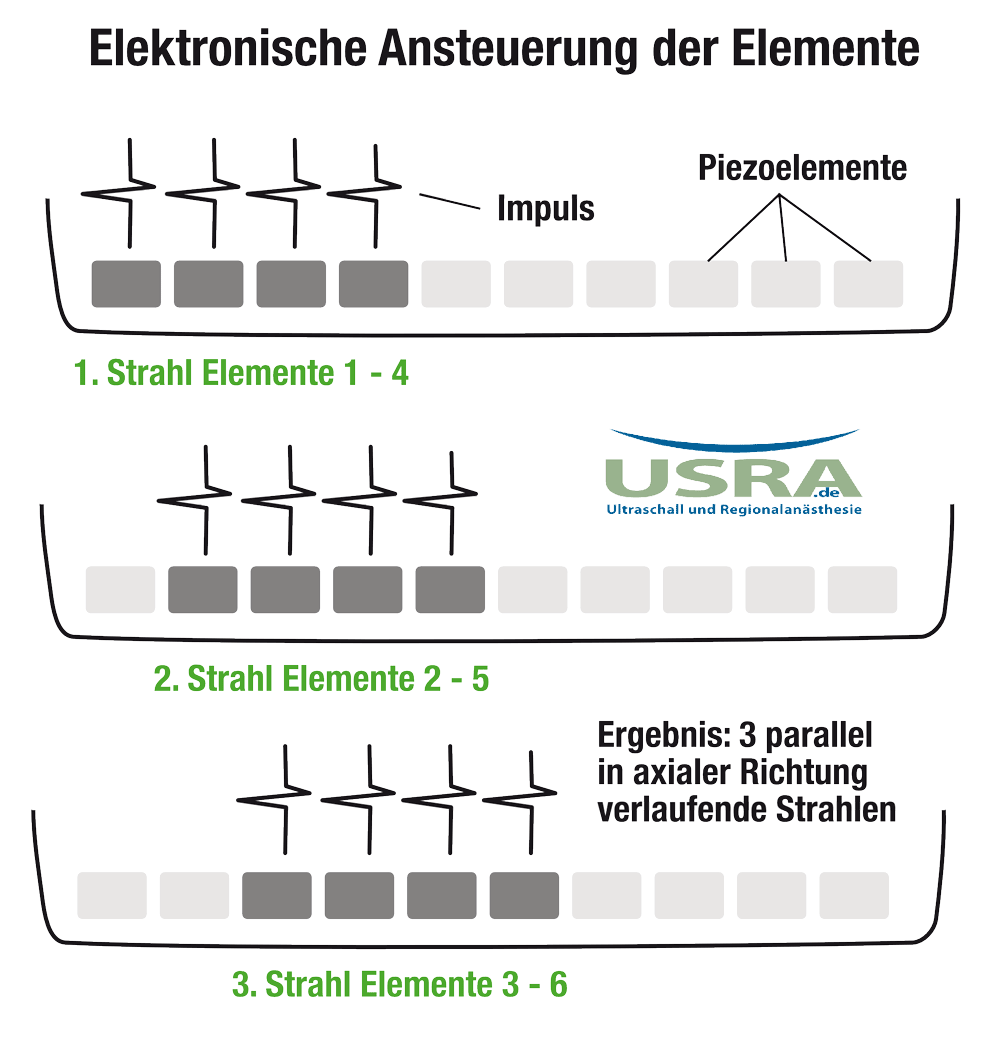

Bei einer Linearschallsonde entsteht der rechtwinklige Bildausschnitt, das sogenannte field-of-view (FOV), durch mehrere parallel verlaufende Ultraschallstrahlen. Ein Linear-Schallköpf mit der Breite von ca. 4 cm, besteht häufig aus 128 (oder mehr) nebeneinander angeordneten Piezoelementen. Es werden nicht alle Elemente gleichzeitig angesteuert. Stattdessen werden einzelne Ultraschallstrahlen (Gruppen von Elementen) in sehr schneller Abfolge nacheinander generiert. Die folgende Abbildung verdeutilcht diese Technik.
